凸透镜与凹透镜光路图
要有图，并且也要简单讲解一下1、通过焦点的光线经凸透镜折射后将平行于主光轴：2、平行于主光轴的光线经凸透镜折射后将过焦点：3、过光心的光线经凸透镜折射后传播方向不改变：二、凹透镜光路图：1、延长线过另一侧焦点的光线经凹透镜折射后将平行于主。
凸透镜成像光路图
要有图 或者网址也行 但一定要有图 答的好有追加1、当u＞2f时，f＜v＜2f，成倒立、缩小的实像 2、当u=2f时，v=2f，成倒立、等大的实像 3、当f＜u＜2f时，v＞2f，成倒立、放大的实像 4、当u=f时不能成像 5、当u＜f时成正立、放大的虚像 。

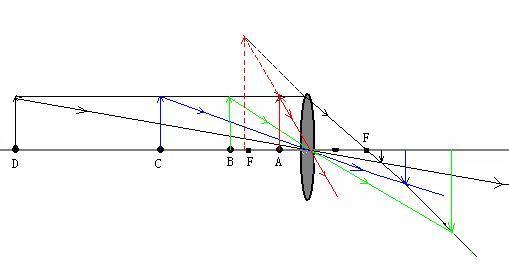

凸透镜成像规律光路图
凸透镜成像规律光路图如下：希望帮助到你，若有疑问，可以追问~~~祝你学习进步，更上一层楼！(*^__^*)
凸透镜光路图怎么画?
1、通过凸透镜光心的光线,方向不变.2、与凸透镜主光轴平行的光线,通过凸透镜的焦点.3、通过凸透镜焦点的光线,将与凸透镜主光轴平行射出 怎样画凸透镜成像光路图？具体，步骤 1. 画凹透镜、光心及主光轴（光心一定要在中间。
